Planche photographique · Opérations conduites

Chantiers

Une sélection de situations rencontrées en mission : traitement de l'amiante et du plomb, sécurisation et confortement de structures, déconstruction en site contraint, suivi de mouvements par géomètre.

Ces photographies sont prises en cours de mission, sur des opérations réelles. Elles ne servent pas à illustrer un discours : elles montrent les situations qu'un maître d'ouvrage rencontre effectivement, et les dispositions techniques qui permettent de les traiter. Par respect de la confidentialité des opérations, ni la commune, ni le maître d'ouvrage, ni l'entreprise ne sont nommés.

Figures: 17
Missions depuis 2018: ~300 opérations
Régime amiante: SS3 et SS4
Contextes traités: Site occupé, ERP, IGH, industrie
Zone: Sud, Occitanie, Corse, Lyon, Paris

Traitement de l'amiante et du plomb

Le retrait ne se juge pas sur le principe mais sur les dispositions : le confinement tient-il, l'extraction est-elle dimensionnée, le procédé retenu limite-t-il réellement l'émission ? Ces points se vérifient sur place, plan de retrait en main.

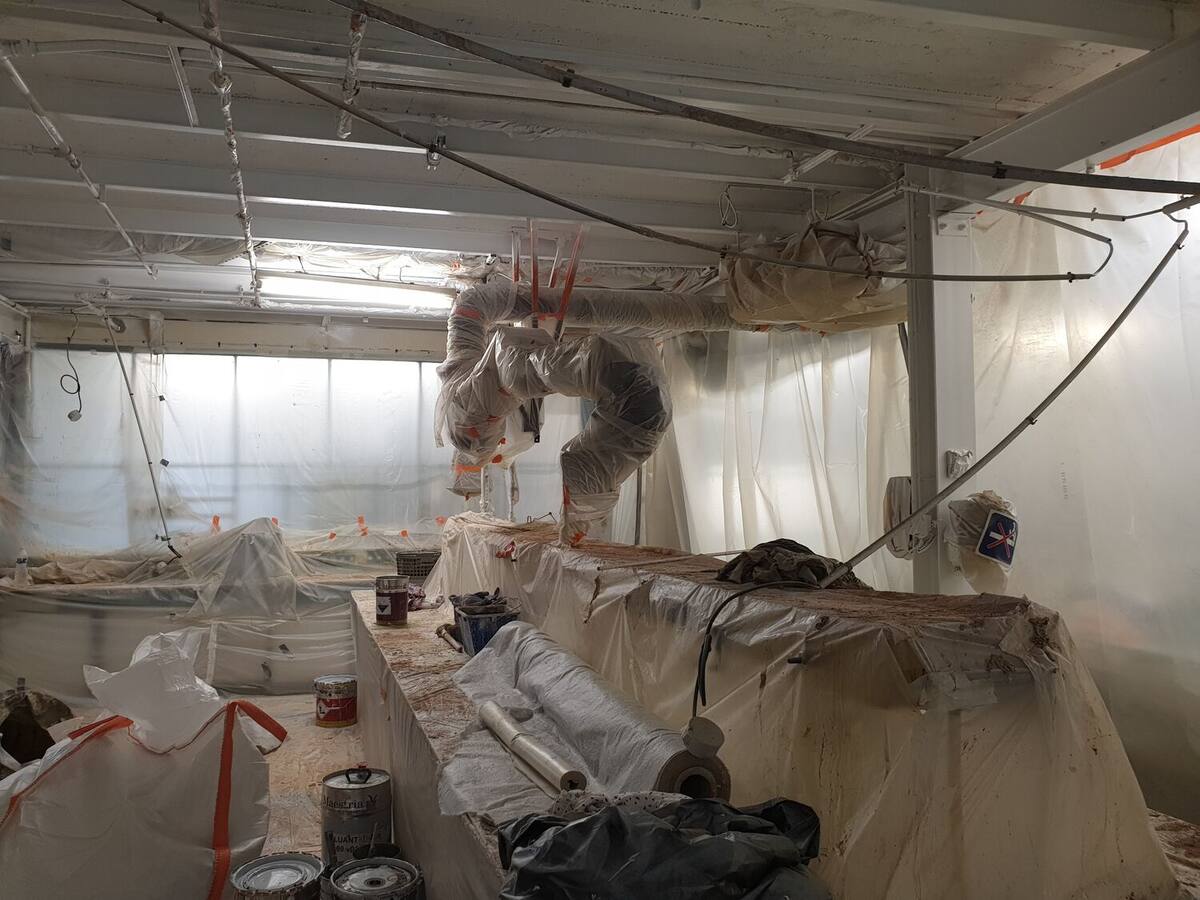

Local de travaux entièrement confiné sous film polyane, avec gaines d'extraction d'air suspendues et mobilier protégé, en attente de déplombage. — FIG. 01Zone confinée sous polyane en attente de déplombage par décapage chimique.

Opérateur en combinaison calfeutrant une zone de travaux sous polyane, gaine d'extraction d'air en place, avant déplombage par décapage chimique. — FIG. 02Calfeutrement avant déplombage par décapage chimique.

Vue intérieure d'un confinement sous bâche tendue enveloppant une charpente métallique rivetée à peinture écaillée, avant décapage par projection d'abrasif. — FIG. 03Confinement intérieur d'une charpente métallique avant décapage de peinture au plomb par abrasif.

Sécurisation et confortement de structures

Avant de démolir une partie d'un ensemble, il faut tenir ce qui reste. Étaiement, entretoisement des baies, confortement par béton projeté, puis surveillance des mouvements : ces dispositions se conçoivent en amont, se prescrivent au marché et se contrôlent en exécution.

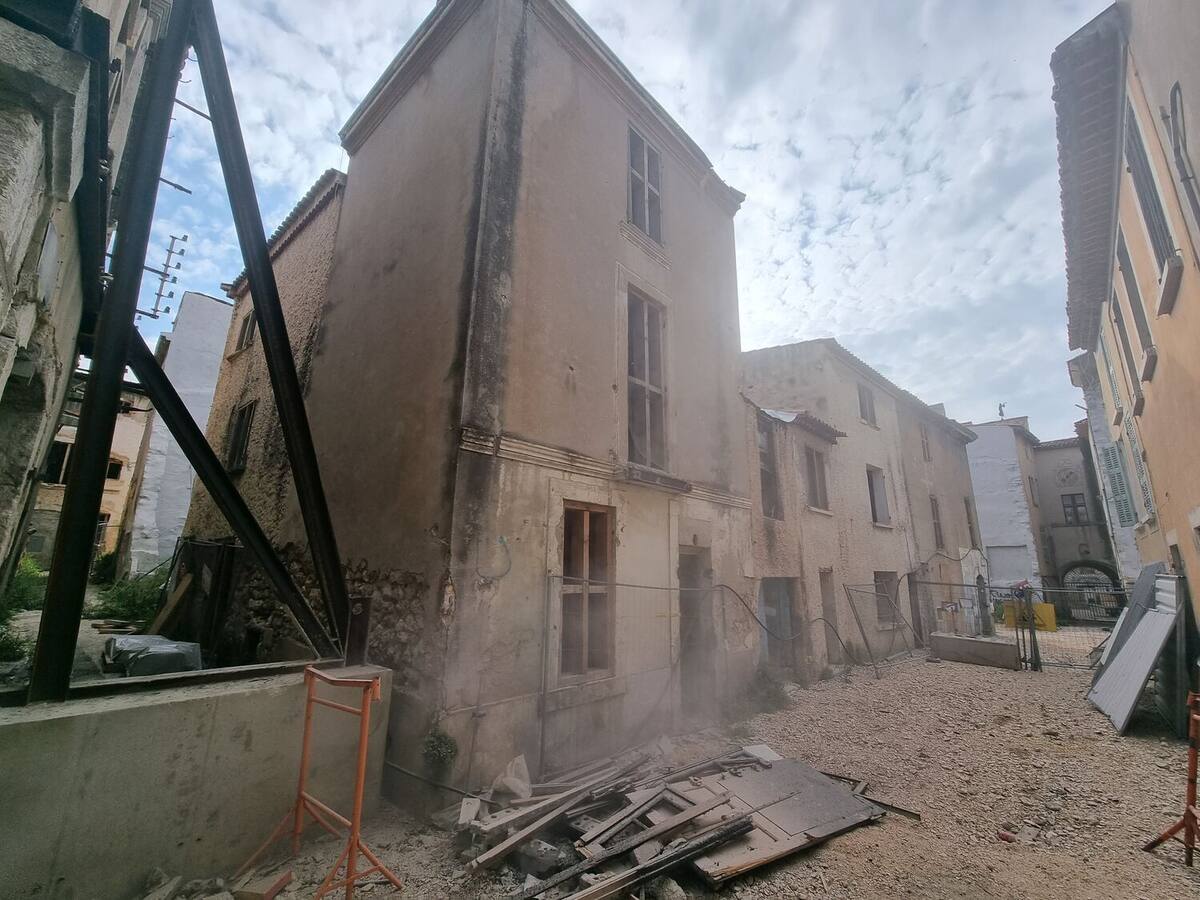

Façade d'un immeuble ancien maintenue par des étais métalliques obliques pendant la démolition des bâtiments voisins, poussière en suspension. — FIG. 04Façade conservée sous étaiement métallique pendant la démolition des ouvrages attenants.

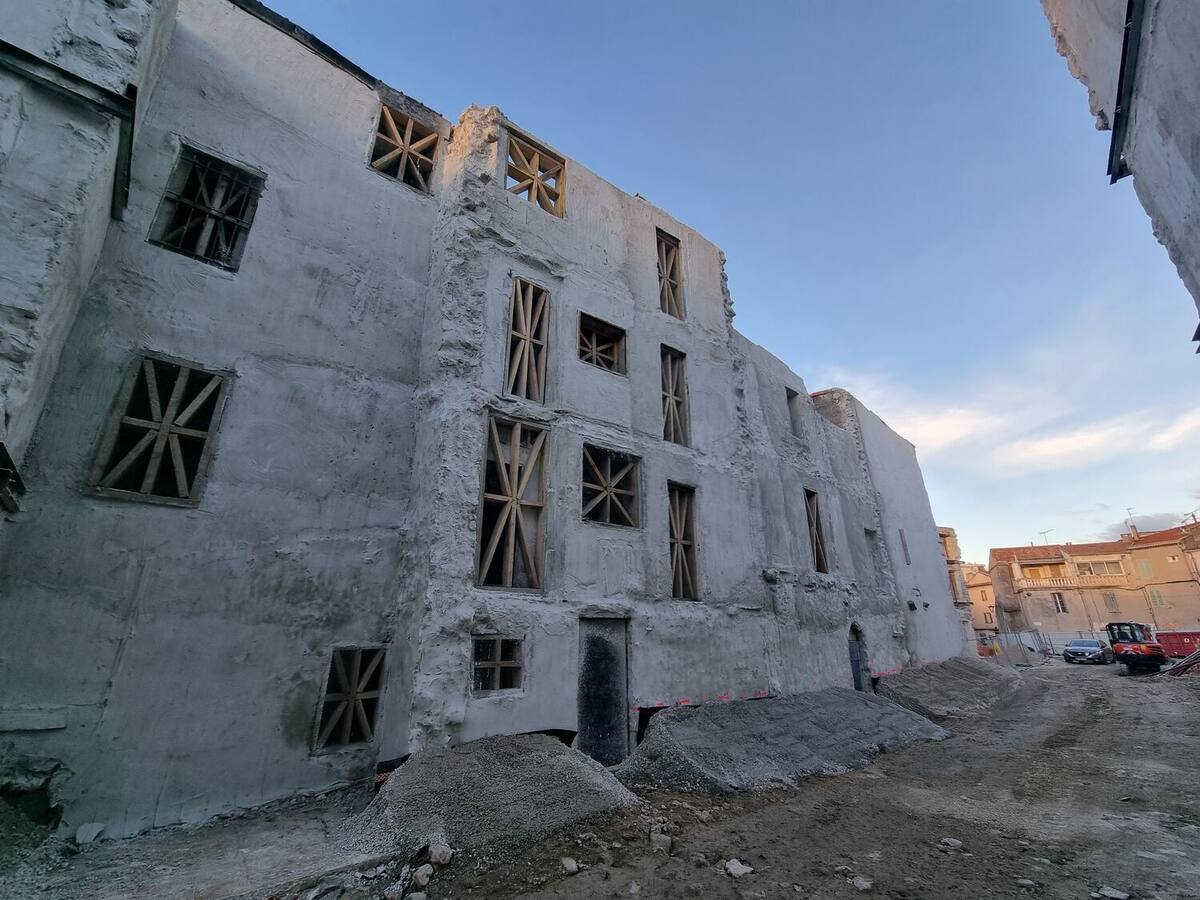

Façades d'immeubles conservées, baies fermées par des croix de Saint-André en bois et parois traitées au béton projeté. — FIG. 05Façades conservées, baies entretoisées et parement projeté avant reconstruction.

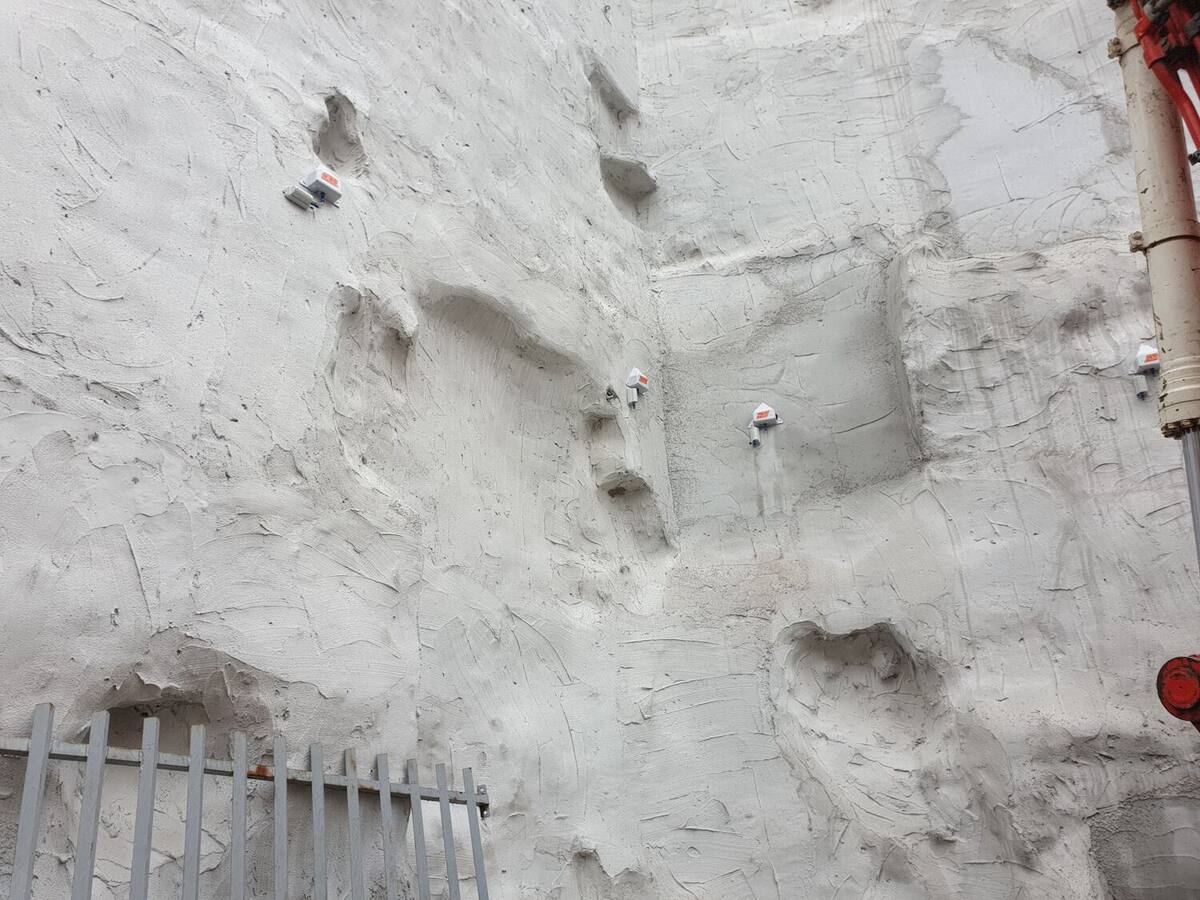

Mur en béton projeté équipé de cibles de mesure blanches et oranges destinées au suivi topographique des déplacements. — FIG. 06Cibles de suivi topographique sur un mur conforté : les déplacements sont relevés par géomètre pendant toute la durée des travaux.

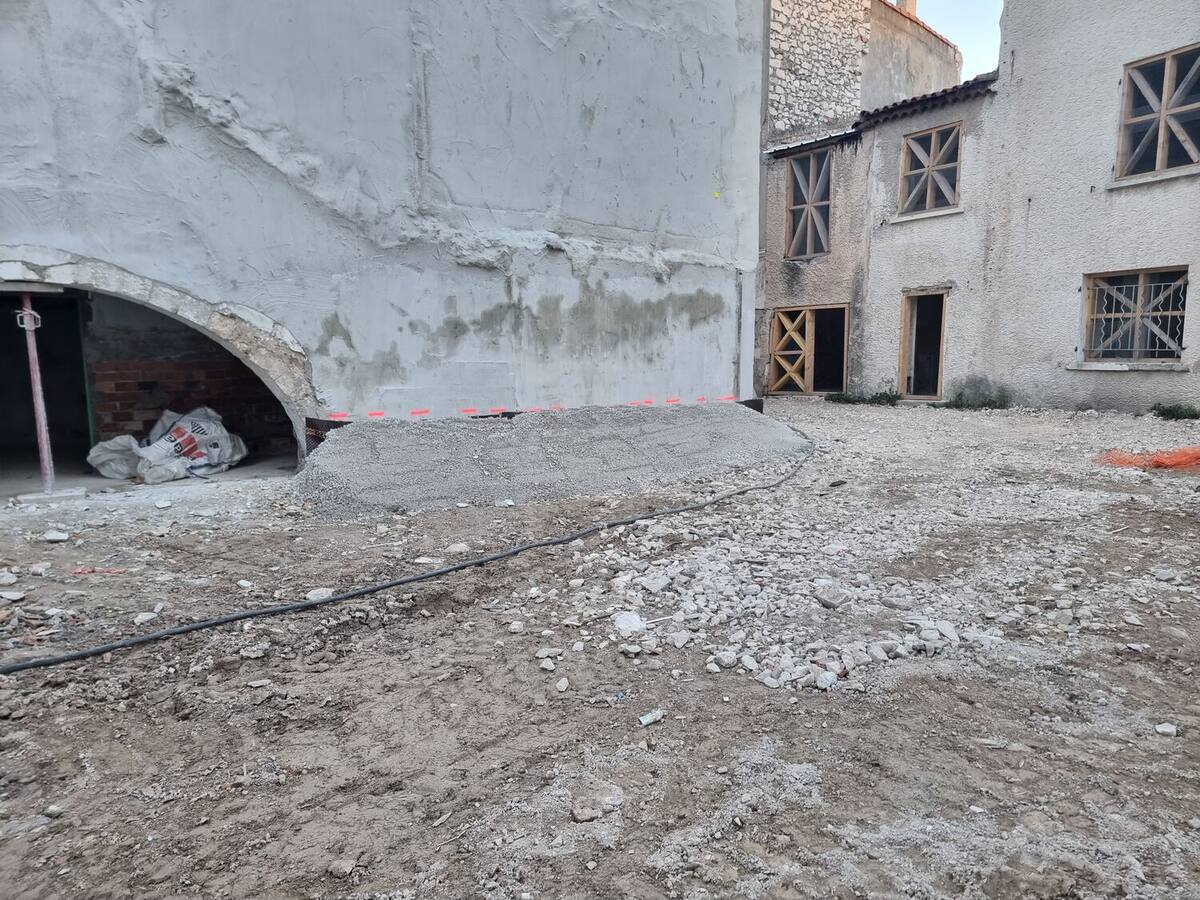

Cour de chantier avec une voûte maçonnée conservée et des murs confortés au béton projeté. — FIG. 07Voûte maçonnée conservée et parois confortées par béton projeté.

Étaiement métallique d'une voûte maçonnée pour sécuriser la structure avant travaux. — FIG. 08Étaiement d'une voûte maçonnée avant intervention.

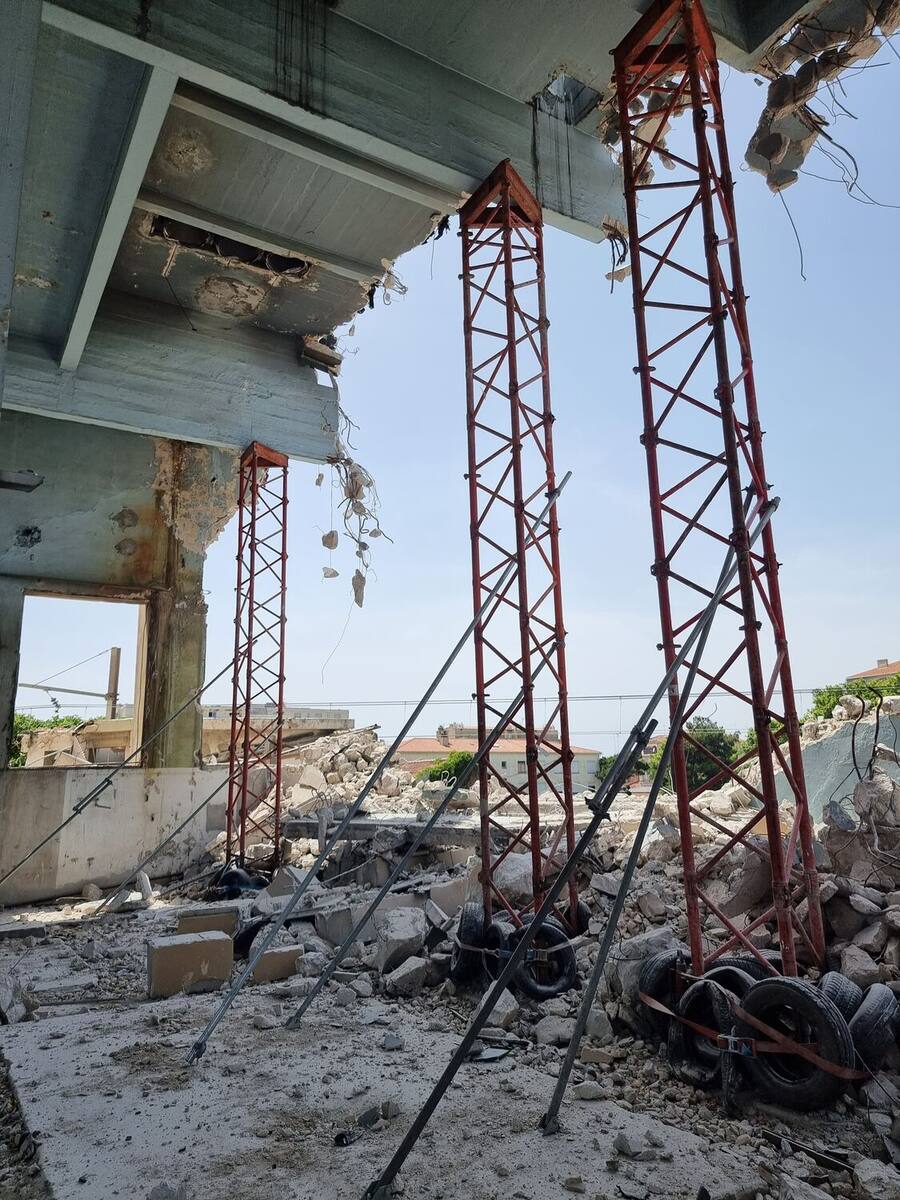

Tours d'étaiement métalliques rouges soutenant un plancher haut au-dessus d'une zone démolie. — FIG. 09Étaiement provisoire d'un plancher haut avant reprise de la structure porteuse.

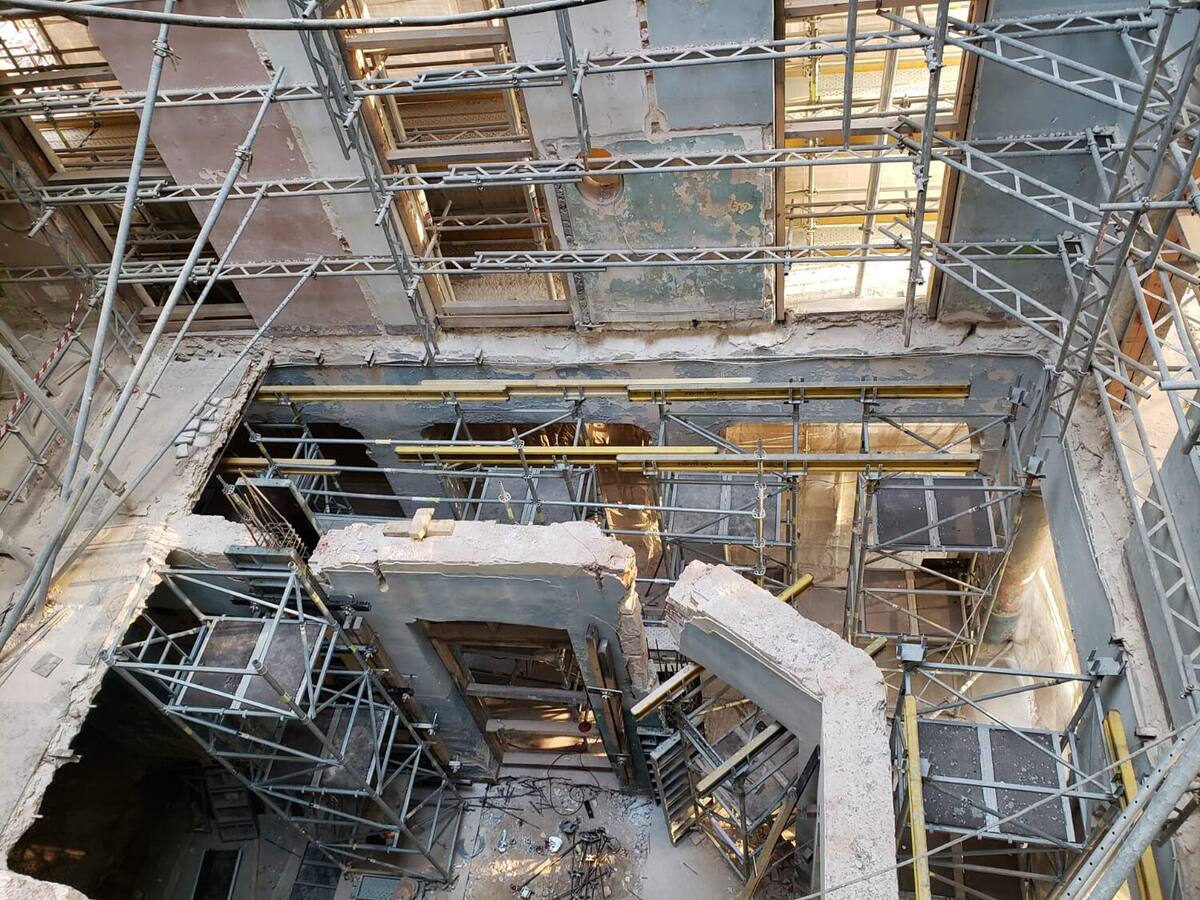

Cour intérieure d'un bâtiment étrésillonnée par un réseau de tubes métalliques pendant les travaux de curage. — FIG. 10Cour intérieure étrésillonnée pendant le curage des planchers.

Déconstruction en site contraint

En cœur d'îlot, en site occupé ou sur un ouvrage patrimonial, la méthode de démolition se déduit des contraintes de voisinage et d'accès autant que de la structure elle-même. C'est là que se joue l'essentiel du coût et du délai.

Vue aérienne d'un immeuble de grande hauteur en cours de démolition, pelle à grand bras et grue treillis, entre une voie rapide et une zone portuaire. — FIG. 11Démolition d'un bâtiment de grande hauteur entre une voie ferrée et une voie rapide : l'emprise disponible commande la méthode.

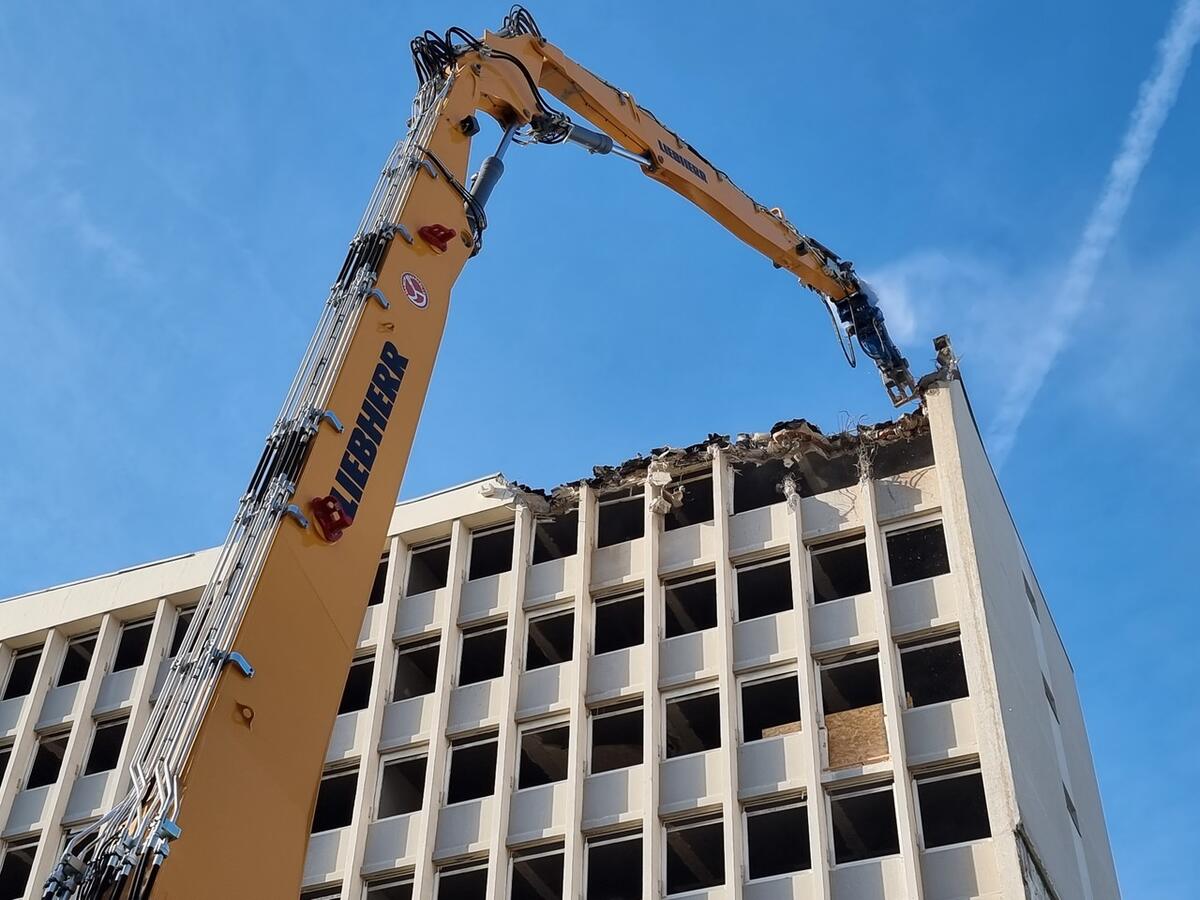

Pelle de démolition à grand bras attaquant les derniers niveaux d'un immeuble, vue en contre-plongée. — FIG. 12Attaque des niveaux hauts à la pelle à grand bras.

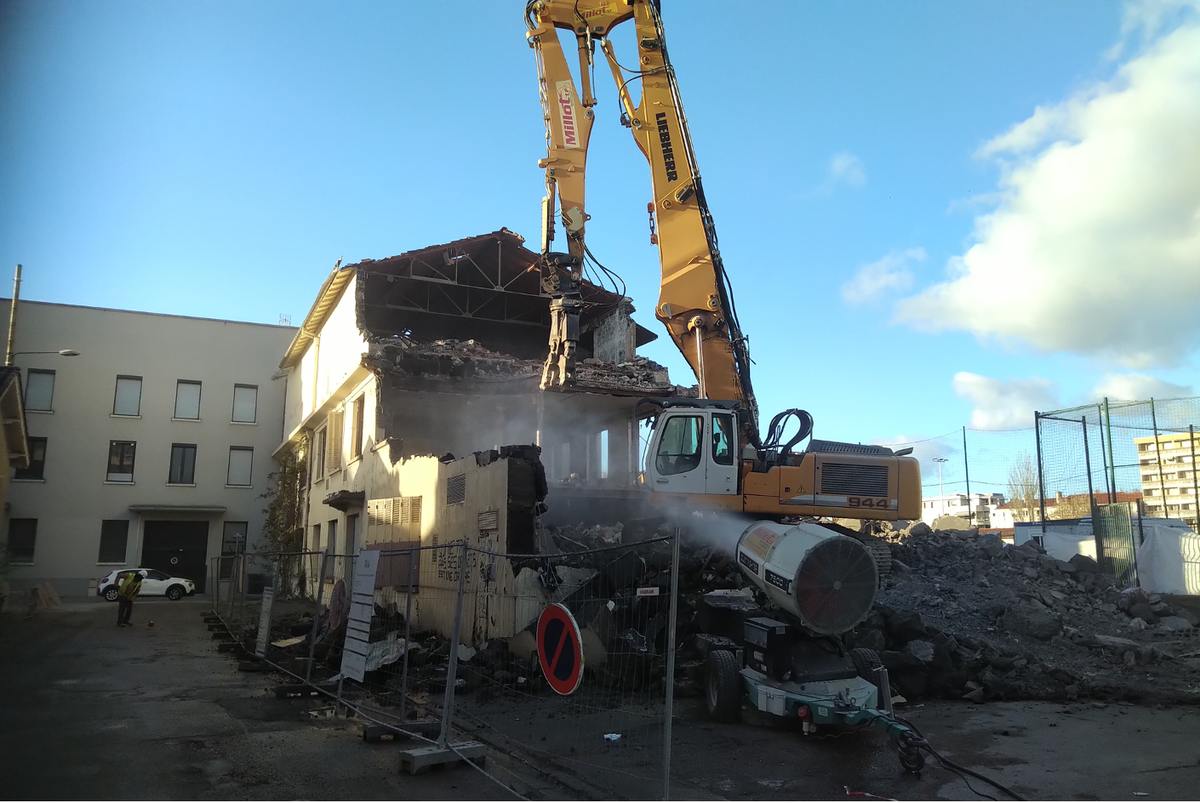

Pelle de démolition à grand bras équipée d'une pince hydraulique attaquant la charpente d'un bâtiment, panache de poussière rabattu par un canon brumisateur au premier plan. — FIG. 13Démolition à la pelle à grand bras, poussières abattues au brumisateur.

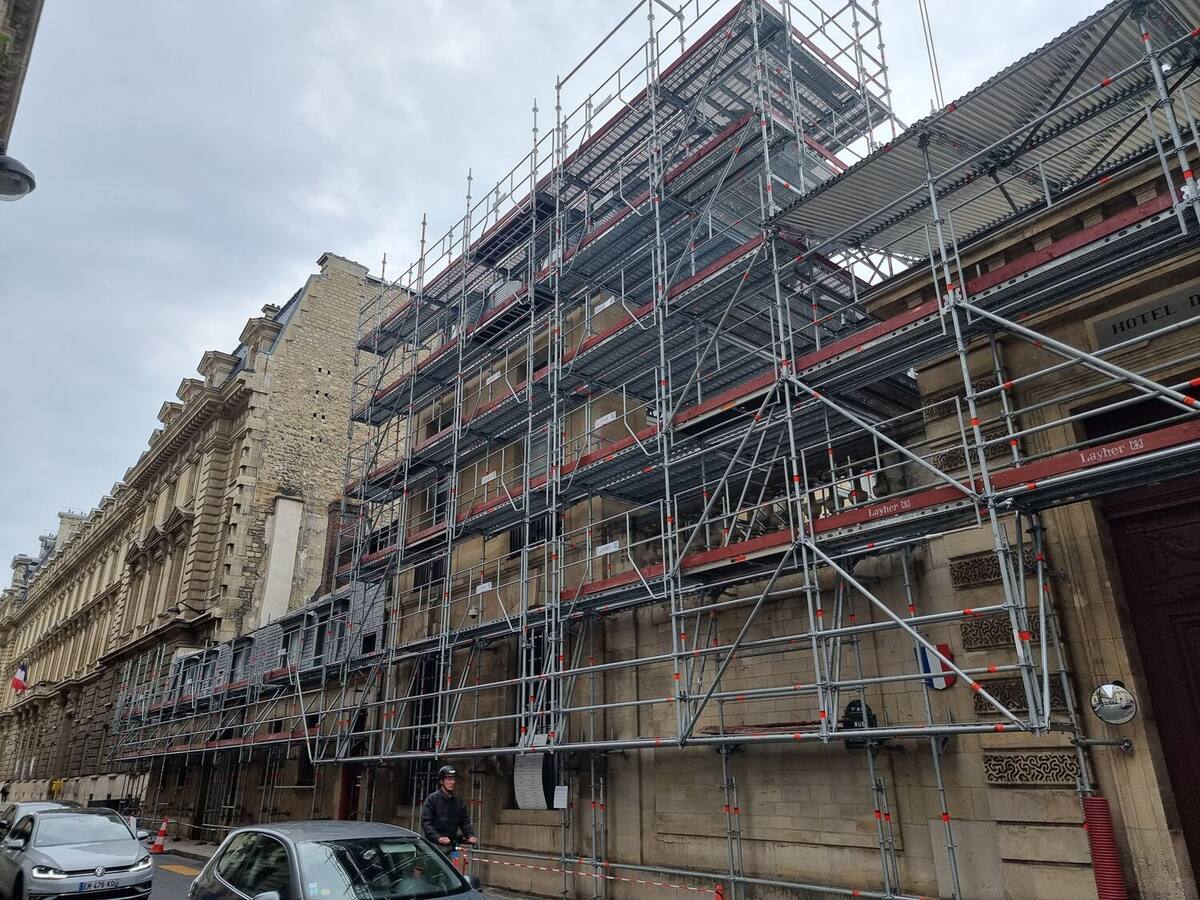

Échafaudage de pied monté sur toute la longueur d'une façade en pierre de taille, en pleine rue. — FIG. 14Échafaudage de pied sur façade patrimoniale, en site occupé.

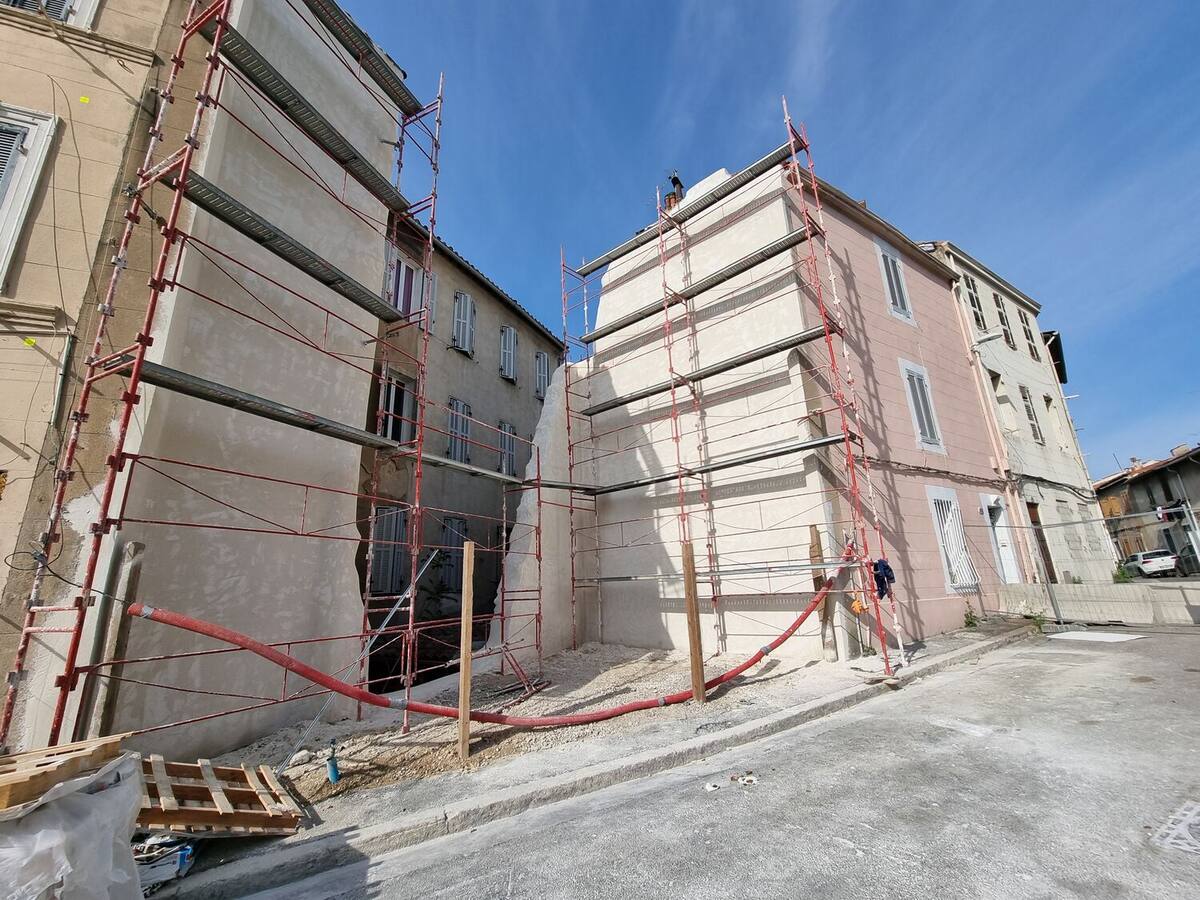

Immeubles mitoyens protégés par des échafaudages rouges dans une rue étroite avant démolition. — FIG. 15Protection des mitoyens par échafaudage avant démolition en cœur d'îlot.

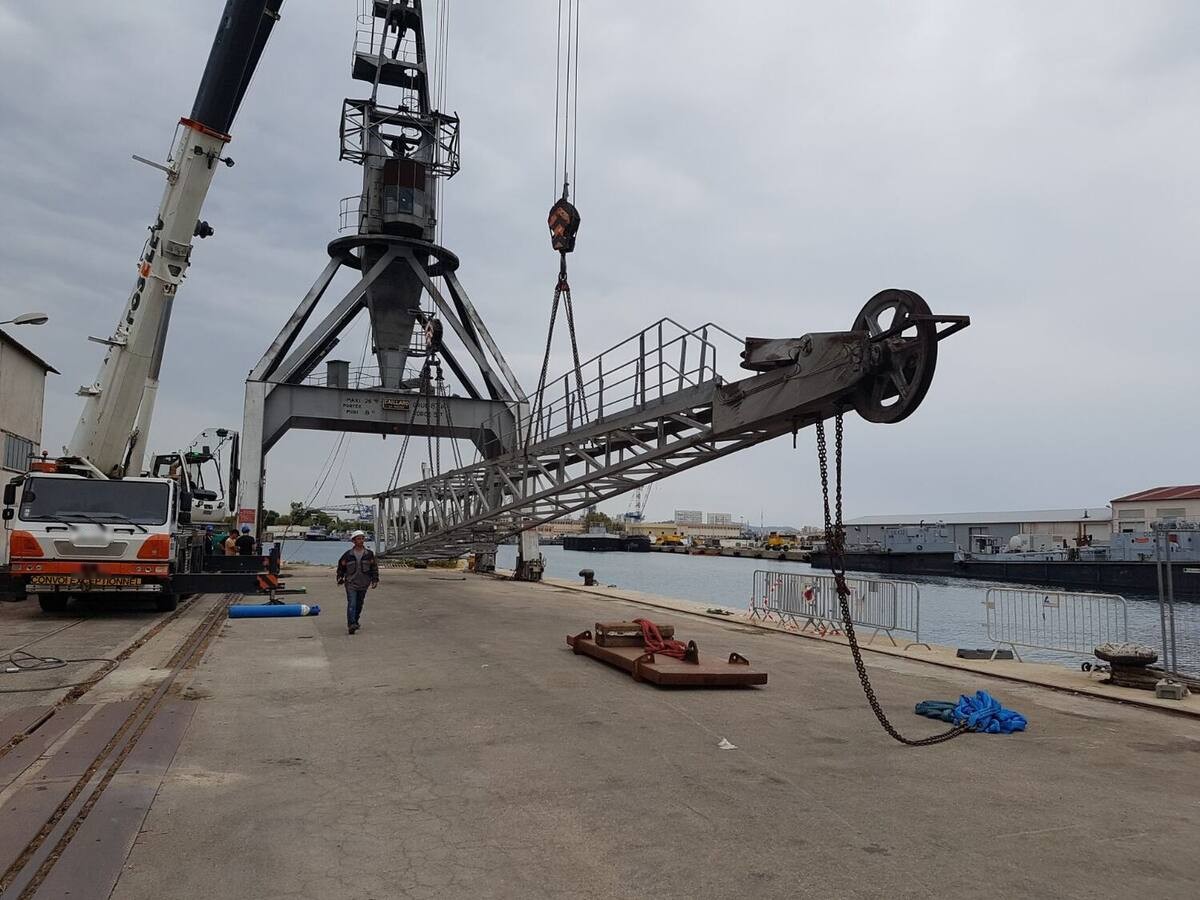

Flèche en treillis d'une grue portuaire déposée sur un quai, élinguée à une grue mobile, en cours de démontage par oxycoupage. — FIG. 16Démontage d'une flèche de grue portuaire par oxycoupage et levage.

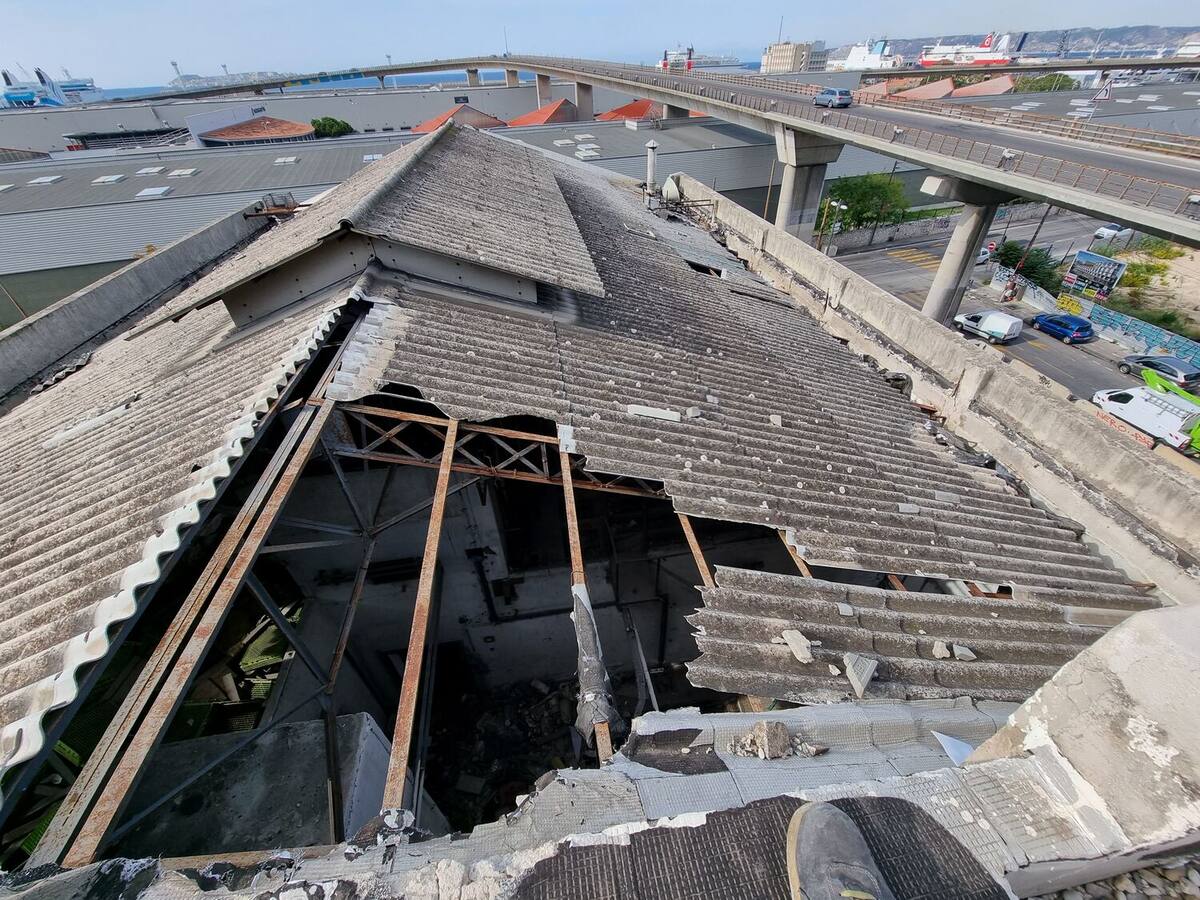

Toiture en plaques de fibres-ciment partiellement effondrée, vue depuis le faîtage, avec un port en arrière-plan. — FIG. 17Toiture en fibres-ciment effondrée : reconnaissance avant intervention en hauteur.
